RMJA30
HYXAL Längsverbinder Aluminium JA 30
Mithilfe der Längsverbinder lassen sich Kabelleitern bzw.
Steigleitern oder Kabelleitern und Formteile miteinander verbinden. Er wird von
außen auf den Holm der Kabelleitern bzw. Steigleitern oder Kabelleitern und
Formteile geschoben und mit der Klemmschraube verschraubt. Anschließend wird
die Anschlussleiter eingeschoben und ebenfalls Klemmschraube verschraubt.
Der Anzugsmoment von 10 Nm ist einzuhalten.
Die Längsverbinder "JA" sind in den
Kabeltragsystemen KA, RA und SA zu verwenden.
| Name | Wert |
|---|---|
| Ausführung | |
| Ausführung | Längsverbinder |
| Abmessungen | |
| Geeignet für Kabeltragsystembreite | 120 - 600 mm |
| Gewicht | 0.2 kg/m |

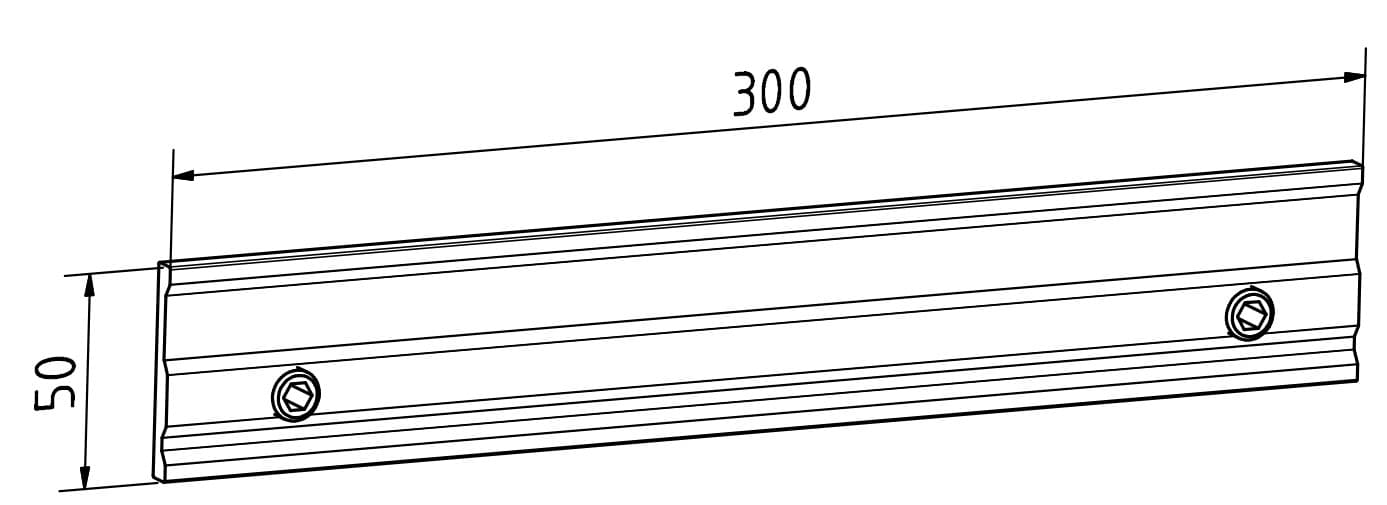

| Höhe | 50 mm |
| Länge | 300 mm |
| Material und Charakteristik | |
| Farbe | Aluminium |
| Werkstoff | Aluminium |
| Werkstoffgüte | Aluminium 6060 T66 |
| Sonstige | |
| Geeignet für Funktionserhalt | Nein |
| Geeignet für Gitterrinne | Nein |
| Geeignet für Kabelleiter | Ja |
| Geeignet für Kabelrinne | Nein |
| Gelenkverbinder horizontal | Nein |
| Gelenkverbinder vertikal | Nein |
| Oberflächenschutz | unbehandelt |
| Rostfreier Stahl, gebeizt | Nein |
| Verbindungsart | Schraubverbinder |
| Weitspann-Ausführung | Nein |
