RMKJ245

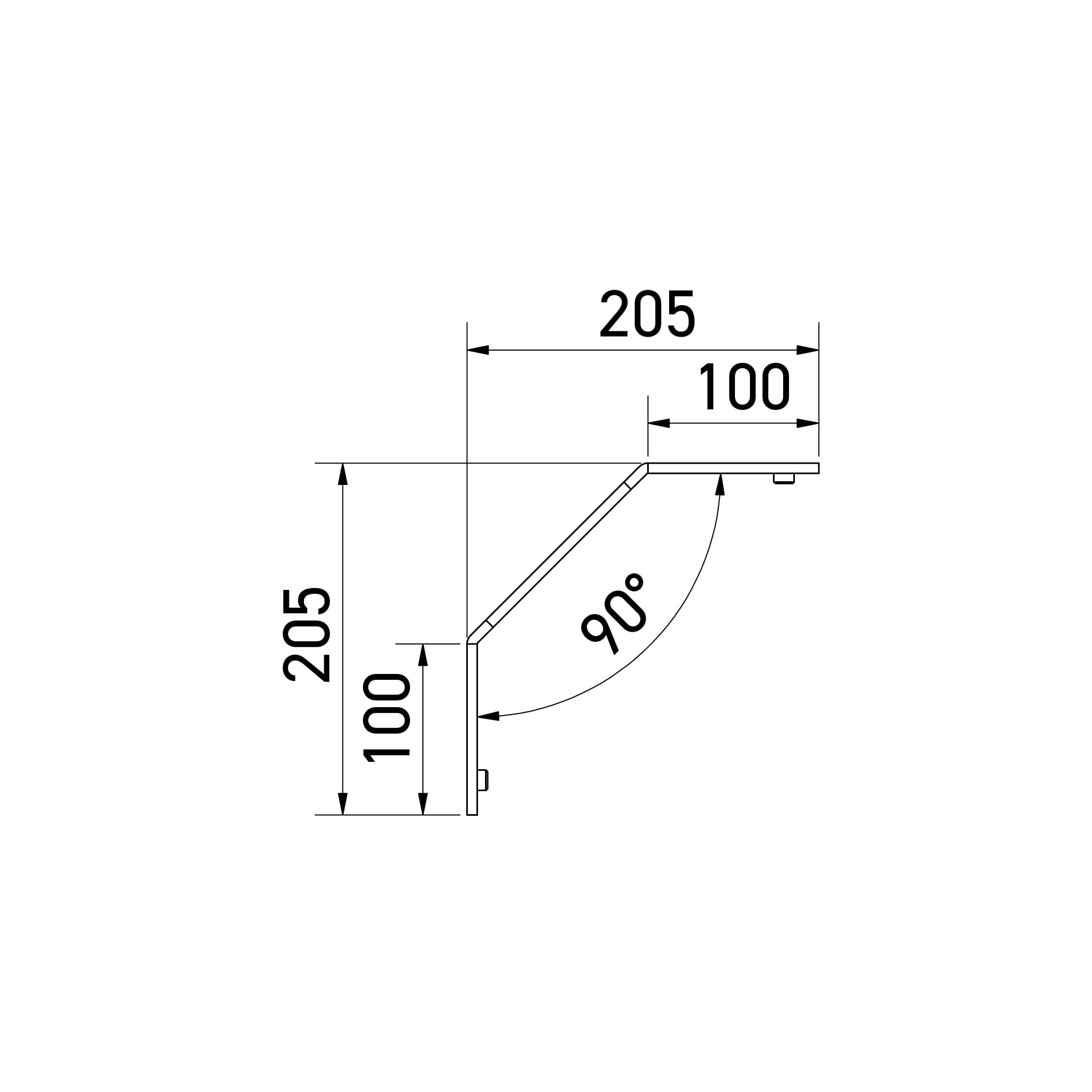

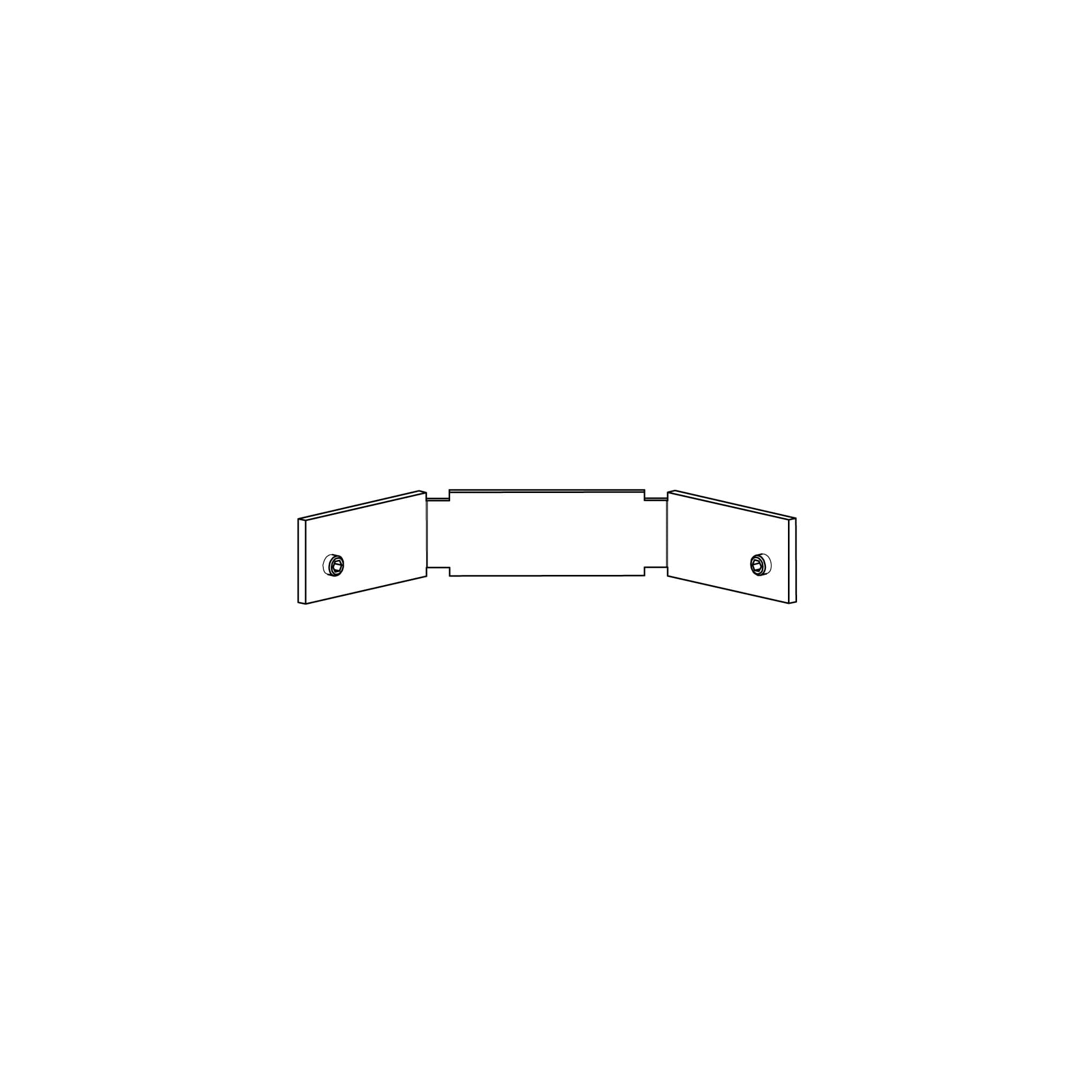

HYXAL Winkelverbinder 90° Aluminium KJ 245
Mithilfe der Winkelverbinder 90° lassen sich Kabelleitern bzw.
Steigleitern oder Kabelleitern und Formteile miteinander im 90° Winkel verbinden. Er wird von
außen auf den Holm der Kabelleitern bzw. Steigleitern oder Kabelleitern und
Formteile geschoben und mit der Klemmschraube verschraubt. Anschließend wird
die Anschlussleiter eingeschoben und ebenfalls Klemmschraube verschraubt.
Der Anzugsmoment von 10 Nm ist einzuhalten.
Der Winkelverbinder 90° "KJ245" ist in den Kabeltragsystemen KA, RA und SA zu verwenden
| Name | Wert |
|---|---|
| Abmessungen | |
| Gewicht | 0.282 kg/m |
| Höhe | 50 mm |
| Material und Charakteristik | |
| Werkstoff | Aluminium |
| Werkstoffgüte | Aluminium 6060 T66 |
| Sonstige | |
| Oberflächenschutz | unbehandelt |
| Winkel | 90° |
