RMKJ246
HYXAL Reduzierstück Aluminium KJ 246
Mithilfe der Reduzierstücke lassen sich Kabelleitern bzw. Steigleitern oder Kabelleitern und Formteile miteinander in 100 mm verjüngen oder verbreitern (siehe Anwendungsbeispiel im technischen Katalog) und verbinden. Die Reduzierstücke werden von außen auf den Holm der Kabelleitern bzw. Steigleitern oder Kabelleitern und Formteile geschoben und mit der Klemmschraube verschraubt. Anschließend wird die Anschlussleiter eingeschoben und ebenfalls Klemmschraube verschraubt.
Der Anzugsmoment von 10 Nm ist einzuhalten.
Die Reduzierstücke "KJ246" sind in den Kabeltragsystemen KA, RA und SA zu verwenden

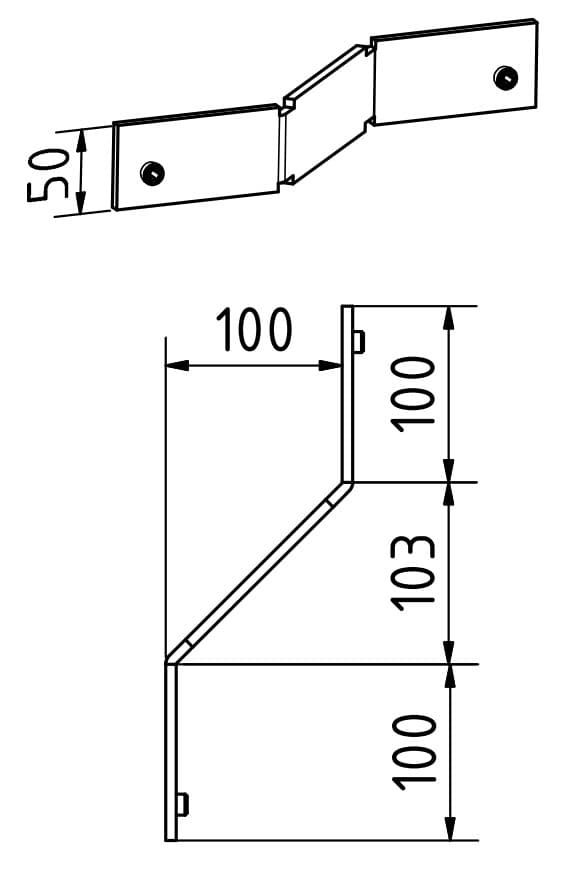

| Name | Wert |
|---|---|
| Abmessungen | |
| Breite | 100 mm |
| Höhe | 50 mm |
| Länge | 302 mm |
| Material und Charakteristik | |
| Farbe | Aluminium |
| Werkstoff | Aluminium |
| Werkstoffgüte | Aluminium 6060 T66 |
| Sonstige | |
| Oberflächenschutz | unbehandelt |
