RMNJ1
HYXAL Gelenkverbinder Aluminium NJ1

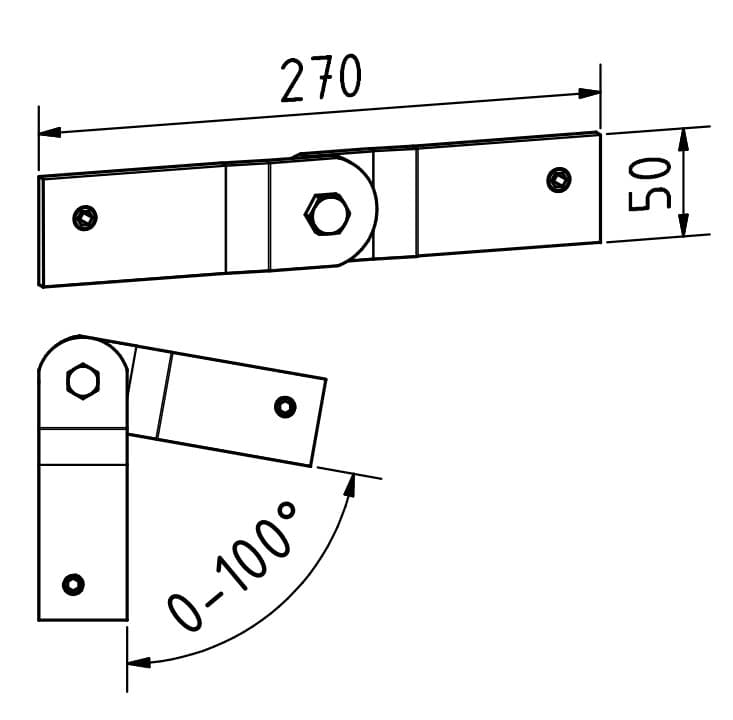

Mithilfe der Gelenkverbinder lassen sich Kabelleitern bzw.
Steigleitern oder Kabelleitern und Formteile miteinander im Winkel von 0-100° verbinden. Er wird von
außen auf den Holm der Kabelleitern bzw. Steigleitern oder Kabelleitern und
Formteile geschoben und mit der Klemmschraube verschraubt. Anschließend wird
die Anschlussleiter eingeschoben und ebenfalls Klemmschraube verschraubt.
Der Anzugsmoment von 10 Nm ist einzuhalten.
Der Gelenkverbinder "NJ1" ist in den
Kabeltragsystemen KA, RA und SA zu verwenden.
| Name | Wert |
|---|---|
| Ausführung | |
| Ausführung | Winkelverbinder |
| Abmessungen | |
| Gewicht | 0.3 kg/m |
| Höhe | 50 mm |
| Länge | 270 mm |
| Material und Charakteristik | |
| Farbe | Aluminium |
| Werkstoff | Aluminium |
| Werkstoffgüte | Aluminium 6060 T66 |
| Sonstige | |
| Geeignet für Kabelleiter | Ja |
| Oberflächenschutz | unbehandelt |
| Verbindungsart | Schraubverbinder |
| Winkel | verstellbar |
