RMNS1

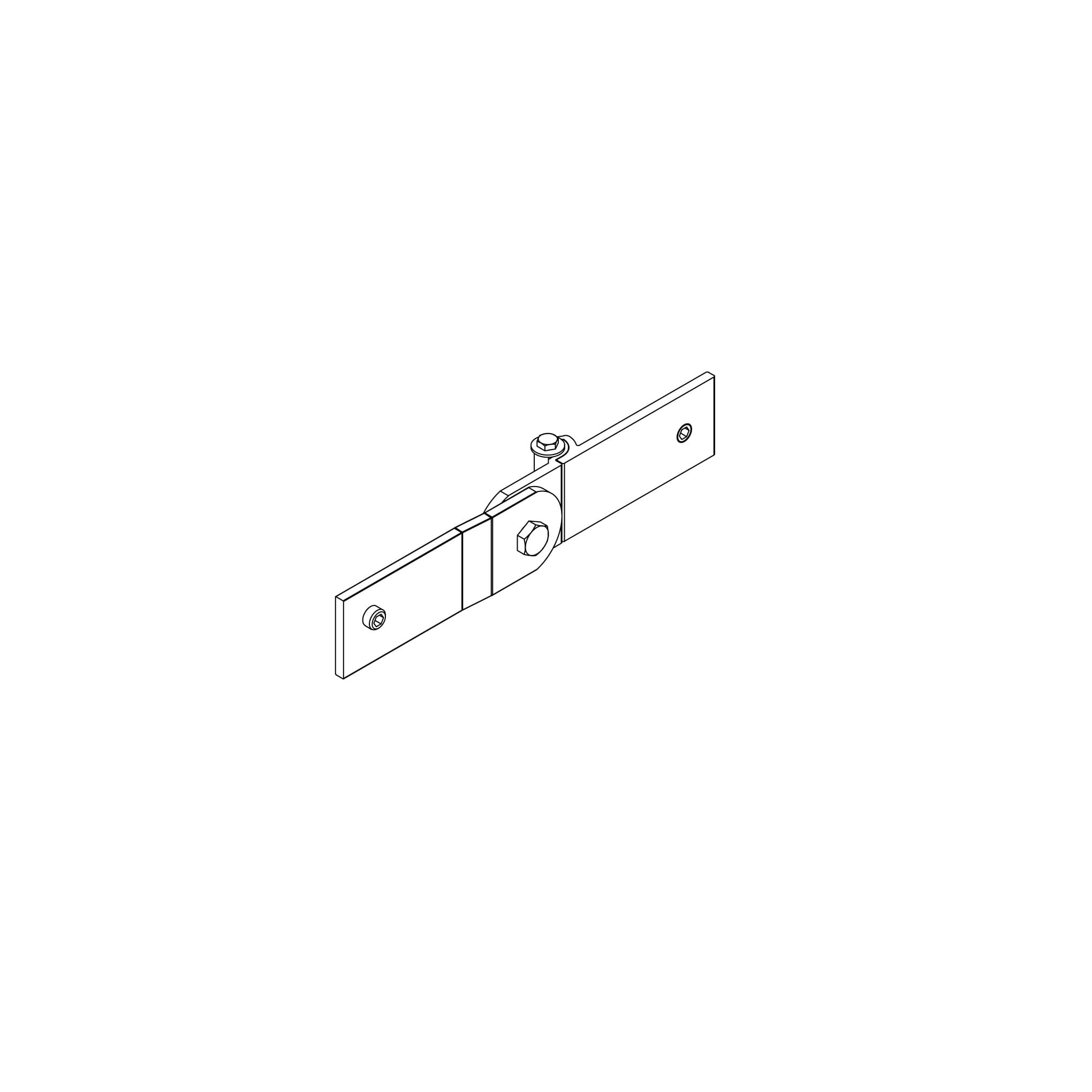

HYXAL Doppelgelenkverbinder Aluminium NS1

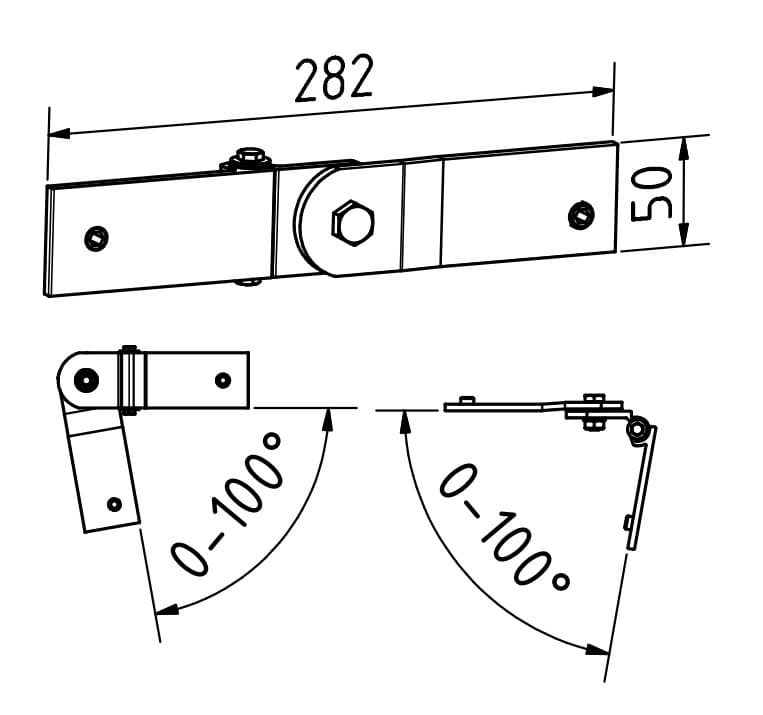

Mithilfe der Doppelgelenkverbinder lassen sich Kabelleitern
bzw. Steigleitern oder Kabelleitern und Formteile miteinander im Winkel von 0-100 vertikal und horizontal verbinden. Er wird von außen auf den Holm der Kabelleitern bzw. Steigleitern
oder Kabelleitern und Formteile geschoben und mit der Klemmschraube
verschraubt. Anschließend wird die Anschlussleiter eingeschoben und ebenfalls
Klemmschraube verschraubt.
Der Anzugsmoment von 10 Nm ist
einzuhalten.
Der Doppelgelenkverbinder "NS1" ist in
den Kabeltragsystemen KA, RA und SA zu
verwenden
| Name | Wert |
|---|---|
| Ausführung | |
| Ausführung | Winkelverbinder |
| Abmessungen | |
| Gewicht | 0.34 kg/m |
| Höhe | 50 mm |
| Länge | 282 mm |
| Material und Charakteristik | |
| Farbe | Aluminium |
| Werkstoff | Aluminium |
| Werkstoffgüte | Aluminium 6060 T66 |
| Sonstige | |
| Geeignet für Kabelleiter | Ja |
| Oberflächenschutz | unbehandelt |
| Verbindungsart | Schraubverbinder |
| Winkel | verstellbar |
